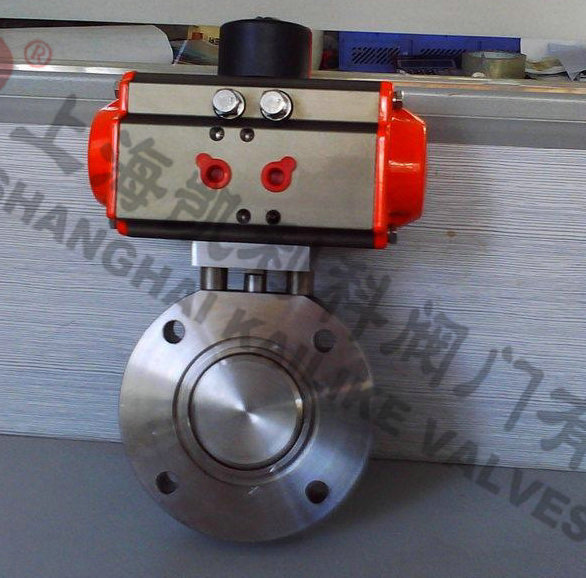

GIQ氣動高真空蝶閥以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，以角行程輸出扭矩來驅動蝶閥，作啟閉運動，從而達到接通或切斷真空管路中氣流的目的。是目前一種新型的氣動執行器控制的氣動真空蝶閥，分為雙作用和單作用(彈簧復位)氣缸。
| 產品名稱： | 氣動高真空蝶閥 | 產品型號： | GIQ |
| 公稱通徑： | DN40～DN1200 | 閥座密封： | 氟橡膠、丁晴橡膠、金屬座 |
| 公稱壓力： | 2x105～1.3×10-5Pa | 連接方式： | 對夾式 |
| 適用溫度： | -30ºC～+150ºC | 驅動方式： | 手動、電動、氣動 |
| 閥體材質： | 鑄鋼、不銹鋼、316、316L | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 空氣 | 生產廠家： | 上海凱利科閥門有限公司 |
| 適用范圍(Pa) | 2x105～1.3x10-5 |
| 閥門漏率(Pa.L/S) | ≤1.3x10-6 |
| 介質溫度（℃） |
-25～+80(密封材料為丁腈橡膠) -30～+150(密封材料為氟橡膠) |
| 氣源壓力（MPa） | 0.4～0.6 |
| 法蘭標準 | GB/T6070 |
| 安裝位置 | 任意 |
| 電源電壓 |
標準出廠：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等 |
| 信號反饋 |
標準出廠：閥位指示器 特殊指定：微動開關；智能型4～20mA DC |
| 氣缸可選 |
標準出廠：雙作用式 特殊指定：?jiǎn)巫饔檬剑ㄓ袕椈煞祷兀?br /> 可選常開或常閉 |

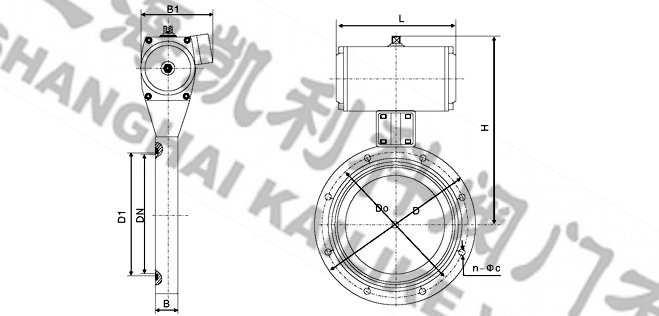

| 型號 | DN | D | Do | D1 | B | H | B1 | L | n-φc |
| GIQ-40 | 40 | 85 | 70 | 44 | 22 | 162 | 90 | 104 | 4-φ7 |
| GIQ-50 | 50 | 110 | 90 | 55 | 22 | 175 | 90 | 104 | 4-φ7 |
| GIQ-65 | 65 | 125 | 105 | 70 | 26 | 198 | 102 | 140 | 4-φ9 |
| GIQ-80 | 80 | 145 | 125 | 85 | 30 | 208 | 102 | 140 | 4-φ9 |
| GIQ-100 | 100 | 170 | 145 | 105 | 30 | 220 | 102 | 140 | 4-φ12 |
| GIQ-150 | 150 | 220 | 195 | 156 | 35 | 272 | 115 | 164 | 8-φ12 |
| GIQ-200 | 200 | 275 | 250 | 208 | 40 | 330 | 205 | 190 | 8-φ12 |
| GIQ-250 | 250 | 330 | 300 | 258 | 45 | 335 | 205 | 190 | 8-φ14 |
| GIQ-300 | 300 | 380 | 350 | 308 | 55 | 426 | 152 | 247 | 8-φ14 |
| GIQ-400 | 400 | 500 | 465 | 410 | 60 | 520 | 180 | 308 | 8-φ18 |
| GIQ-500 | 500 | 600 | 565 | 510 | 80 | 643 | 220 | 378 | 12-φ18 |
| GIQ-600 | 600 | 710 | 670 | 610 | 100 | 760 | 270 | 524 | 12-φ21 |
| GIQ-800 | 800 | 920 | 815 | 815 | 130 | 962 | 320 | 648 | 20-φ21 |
| GIQ-1200 | 1200 | 1440 | 1280 | 1280 | 150 | 1360 | 385 | 1480 | 36-φ19 |
聲明：【GIQ氣動高真空蝶閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的GIQ氣動高真空蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
