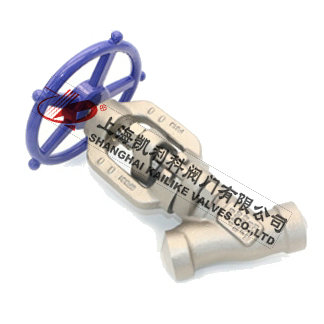

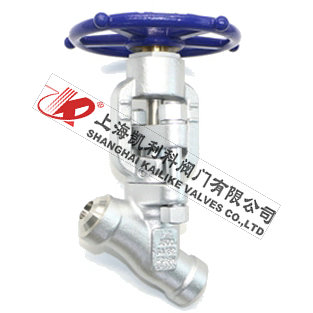

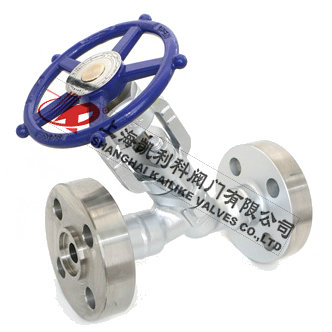

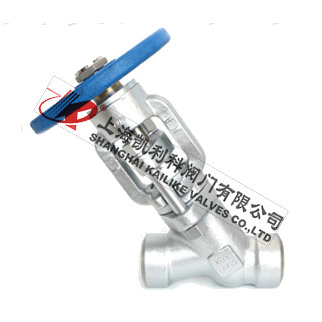

J65Y-磅級Y型截止閥

產品名稱：	磅級Y型截止閥	產品型號：	J65Y
公稱通徑：	DN15～DN300	結構形式：	截止式
公稱壓力：	1500LB～2500LB	連接方式：	焊接、法蘭
適用溫度：	-29ºC～+550ºC	驅動方式：	手輪、傘齒輪、電動
閥體材質：	鍛鋼、碳鋼、鉻鉬釩鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體	生產廠家：	上海凱利科閥門有限公司

產品說明

J65Y-磅級Y型截止閥的閥體閥蓋為整體鍛制而成，強度高，造型美觀，材質可靠。中腔采用自緊密封結構，壓力越高，密封性越好。獨特的不銹鋼自密封圈，拆裝方便，密封可靠。閥桿表面經超強致密耐磨處理，耐磨耐蝕，啟閉磨擦小，確保產品無外漏之虞。

技術要求

1、閥門設計與制造按API 623-2013、JIS E101和NB/T 47044-2014等的規定；
2、閥門試驗按API 598-2009等的規定；
3、結構長度按ASME B16.10-2009、JIS E101和NB/T 47044-2014等的規定,或按企標長度或用戶提供尺寸；
4、焊接坡口按ASEM B16.25-2012、GB/T 12224-2005、JB/T 3595-2002，NB/T 47044-2014和電力工業管理標準78DG等的規定或用戶提供尺寸；
5、壓力溫度額定值按ASME B16.34-2013等的規定。

主要材質零件（表一）

閥體	WCB	WC1	WC6	WC9
閥蓋	25	15CrMoA	12Cr1MoVA	12Cr1MoVA
支架	WCB	WCB	WCB	WCB
		WC1	WC6	WC9
閥瓣	25	15CrMoA	12Cr1MoVA	12Cr1MoVA
閥桿	25Cr2MoV	25Cr2MoV	20Cr1Mo1V1A	20Cr1Mo1V1A
閥座	25	15Cr1MoA	12Cr1MoVA	12Cr1MoVA
密封環	增強柔性石墨
填料	增強柔性石墨
閥桿螺母	ZCuA110Fe3

主要材質零件（表二）

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
		A105	A182F22	A182F304(L)	A182F316(L)
1	閥體	A105	A182F22	A182F304(L)	A182F316(L)
2	閥瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
3	閥桿	A182 F6		A182F304(L)	A182F316(L)
4	密封螺母	A105	A182F304	A182F304(L)	A182F316(L)
5	填料	柔性石墨		PTFE
6	密封圈	F182F304L			A182F316(L)
7	提升螺母	A1942H	A1944	A1948	A1948M
8	填料壓套	A276 420		A182 F304
9	填料壓板	A216WCB		A351CF8
10	銷釘	A276420		A182F304
11	活節螺栓	A193 B7	A193B16	A193B8	A1983 B8M
12	螺母	A1942H	A1944	A1948	A1948M
13	油嘴	A105	A182F22	A182F304（L）	A182F316（L）
14	閥桿螺母	A276 F410
15	閥蓋	A105	A182F22	A182F304（L）	A182F316（L）
16	銘牌	SS
17	鎖緊螺母	A1942H	A1944	A1948	A1948M
18	手輪	A197
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		～29℃～425℃	～29℃～550℃	～29℃～200℃

外形結構圖

主要外形尺寸

公稱通徑NPS(in)	主要外形尺寸和連接尺寸
	d	L	L0	H	D0
J65Y-1500Lb
2 1/2	56	330	130	670	360
3	64	368	140	750	460
4	84	457	170	830	510
5	100	533	185	910	560
6	126	610	190	1100	610
J65Y-2500Lb
2	38	310	120	550	300
2 1/2	46	340	130	670	360
3	54	390	147	750	460
4	70	480	170	830	720

主要外形尺寸

公稱通徑NPS(in)	主要外形尺寸和連接尺寸							電動裝置
	d	L	Lo	H	Do	L1	L2
J965Y-1500Lb
3	64	368	140	990	305	410	565	SMC-0
4	84	457	170	990	305	420	654	SMC-1
5	100	533	185	1115	305	420	654	SMC-1
6	126	610	190	1763	457	440	688	SMC-2
8	158	762	262	2026	457	440	688	SMC-2
J965Y-2000Lb
4	80	457	170	990	305	420	654	SMC-1
5	96	533	185	1115	305	420	654	SMC-1
6	118	610	190	1423	457	440	688	SMC-2
8	148	762	262	1615	457	440	688	SMC-2
10	180	914	300	2240	610	715		SMC-4
12	222	1041	360	2490	610	715		SMC-4
J965Y-2500Lb
2	38	310	120	810	305	400	555	SMC-00
2 1/2	46	340	130	895	305	400	555	SMC-00
3	54	390	140	985	305	410	565	SMC-0
4	70	480	170	990	305	420	654	SMC-1
5	86	580	185	1115	305	420	654	SMC-1
6	104	630	200	1280	457	440	688	SMC-2
8	130	770	260	1615	457	440	688	SMC-2
10	162	930	300	1930	610	690		SMC-3
12	210	1060	360	2240	610	715		SMC-4
14	234	1160	395	2420	610	715		SMC-4
J965Y-3500Lb
3	48	470	150	1005	305	410	565	SMC-0
4	60	550	115	1133	305	410	565	SMC-0
5	74	660	200	1280	305	420	654	SMC-1
6	88	790	230	1320	305	420	654	SMC-1

聲明：【J65Y-磅級Y型截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J65Y-磅級Y型截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
