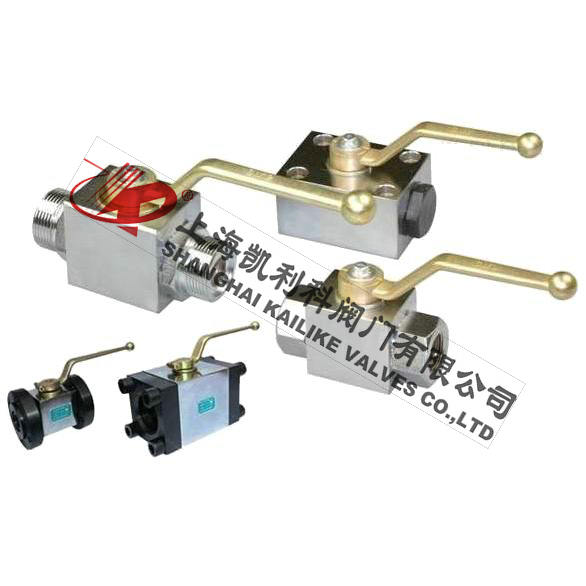

QJH高壓球芯截止閥
QJH高壓球芯截止閥是我公司引進德國先進技術工藝，主要用于液壓管路中控制油液的流通和截止，采用球心結構具有流阻損失小，密封性能可靠，操作方便，外觀精美等特點。 適用介質:液壓油、水一乙二醇、其它混合液體。
|
產品名稱： |
高壓球芯截止閥 |
產品型號： |
QJH |
|
公稱通徑： |
DN6～DN80 |
結構形式： |
截止式 |
|
公稱壓力： |
31.5MPa～50.0MPa |
連接方式： |
板式、法蘭式、內螺紋、外螺紋 |
|
適用溫度： |
-29ºC～+80ºC |
驅動方式： |
手輪 |
|
閥體材質： |
碳鋼、鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、氣體、液體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
QJH高壓球芯截止閥是我公司引進德國先進技術工藝，主要用于液壓管路中控制油液的流通和截止，采用球心結構具有流阻損失小，密封性能可靠，操作方便，外觀精美等特點。 適用介質:液壓油、水一乙二醇、其它混合液體。
圖形符號
型號說明
① 系列代號Series Code：QJH系列球心截止閥
② 壓力等級Pressure Grade：H-32MPa
③ 公稱通徑Nominal Path：6、10、15、20、25、32、40、50、65、80mm
④ 連接形式Joint Model：B-板式、F-法蘭式、NL-內螺紋連接、WL-外螺紋連接
板式高壓球芯截止閥
|
型號 |
A |
B |
C |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
H |
N |
d1 |
d2 |
|
QJH-10B |
80 |
54 |
42 |
60 |
45 |
11 |
13 |
105 |
33 |
38 |
62 |
Ф8.5 |
Ф9 |
|
QJH-15B |
92 |
58 |
44 |
56 |
52 |
6 |
18 |
147 |
39 |
42 |
77 |
Ф8.5 |
Ф14 |
|
QJH-20B |
108 |
70 |
52 |
70 |
60 |
8.5 |
21.5 |
185 |
45 |
50 |
90 |
Ф11 |
Ф18 |
|
QJH-25B |
125 |
75 |
60 |
80 |
72 |
11 |
20 |
185 |
54.5 |
55 |
99 |
Ф11 |
Ф24 |
|
QJH-32B |
152 |
98 |
71 |
120 |
90 |
19 |
16 |
240 |
69.5 |
75 |
111 |
Ф13 |
Ф30 |
|
QJH-40B |
185 |
120 |
93 |
150 |
110 |
23 |
20 |
240 |
80 |
90 |
129 |
Ф17 |
Ф38 |

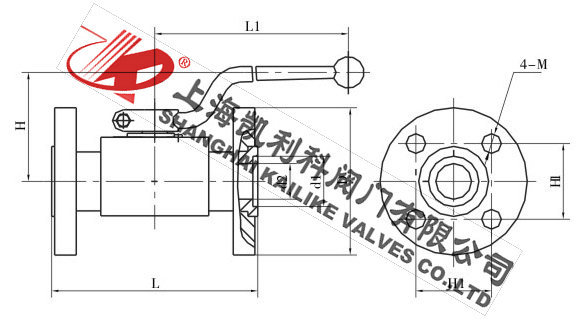

法蘭式高壓球芯截止閥
|
型號 |
L |
L1 |
H |
H1 |
D |
d1 |
d2 |
M |
|
QJH-10F |
103 |
105 |
44 |
36 |
Ф68 |
Ф22 |
Ф10 |
M10 |
|
QJH-15F |
113 |
147 |
46 |
40 |
Ф75 |
Ф24 |
Ф15 |
M10 |
|
QJH-20F |
117 |
185 |
48 |
42 |
Ф78 |
Ф30 |
Ф20 |
M10 |
|
QJH-25F |
133 |
185 |
56 |
56 |
Ф100 |
Ф35 |
Ф23 |
M12 |
|
QJH-32F |
145 |
240 |
63 |
62 |
Ф110 |
Ф45 |
Ф32 |
M12 |
|
QJH-40F |
175 |
240 |
74 |
73 |
Ф130 |
Ф50 |
Ф38 |
M16 |

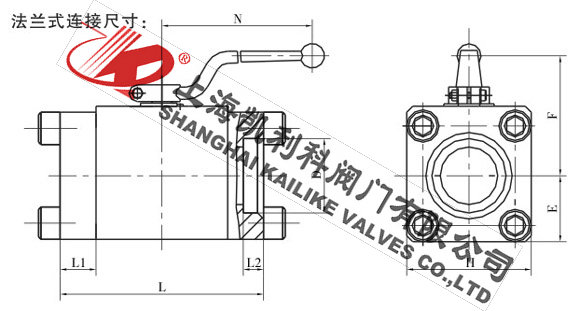

法蘭式高壓球芯截止閥
|
型號 |
D |
L |
L1 |
L2 |
H |
F |
E |
N |
|
QJH-50F1 |
Ф62 |
170 |
30 |
17 |
104 |
118 |
55 |
240 |
|
QJH-65F1 |
Ф77 |
220 |
45 |
22 |
126 |
132 |
67 |
— |
|
QJH-80F1 |
Ф91 |
240 |
45 |
25 |
139 |
142 |
75 |
— |

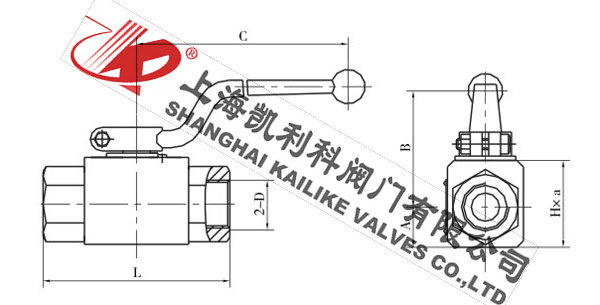

內螺紋高壓球芯截止閥
|
型號 |
A |
B |
C |
L |
H×a |
2-D |
|
QJH-06NL |
13.5 |
27 |
105 |
67 |
33×26 |
M16×1.5 |
|
QJH-10NL |
16 |
40 |
105 |
76 |
36×32 |
M18×1.5 |
|
QJH-15NL |
19 |
45 |
147 |
88 |
45×38 |
M27×2 |
|
QJH-20NL |
25 |
46 |
185 |
100 |
55×48 |
M33×2 |
|
QJH-25NL |
28.5 |
59 |
185 |
116 |
64×57 |
M42×2 |
|
QJH-32NL |
37.5 |
74 |
240 |
130 |
84×75 |
M48×2 |
|
QJH-40NL |
42.5 |
88 |
240 |
140 |
95×85 |
M60×2 |

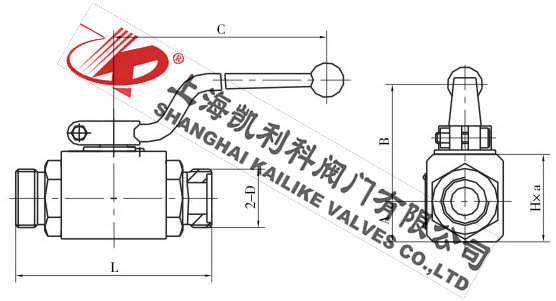

外螺紋高壓球芯截止閥
|
型號 |
A |
B |
C |
L |
H×a |
2-D |
|
QJH-06WL |
13.5 |
27 |
105 |
71 |
33×26 |
M16×1.5 |
|
QJH-10WL |
16 |
40 |
105 |
86 |
36×32 |
M22×1.5 |
|
QJH-1WNL |
19 |
45 |
147 |
96 |
45×38 |
M30×1.5 |
|
QJH-20WL |
25 |
46 |
185 |
112 |
55×48 |
M36×2 |
|
QJH-25WL |
28.5 |
59 |
185 |
122 |
64×57 |
M42×2 |
|
QJH-32WL |
37.5 |
74 |
240 |
145 |
84×75 |
M52×2 |
|
QJH-40WL |
42.5 |
88 |
240 |
163 |
95×85 |
M60×2 |
聲明：【QJH高壓球芯截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的QJH高壓球芯截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
