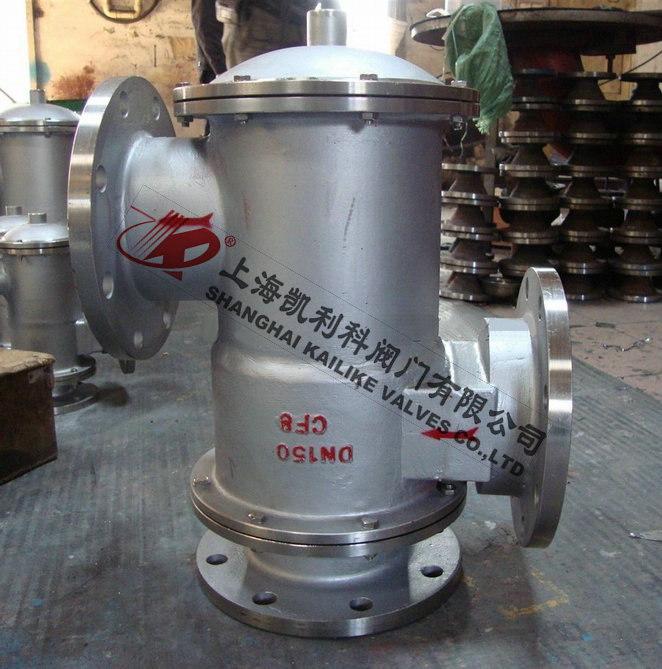

HX2,HXF2不銹鋼帶雙接管呼吸閥

產品名稱：	不銹鋼帶雙接管呼吸閥	產品型號：	HX2、HXF2
公稱通徑：	DN40～DN250	結構形式：	雙接管
公稱壓力：	1.6MPa～2.5MPa	連接方式：	法蘭
適用溫度：	-28ºC～+60ºC	安裝位置：	儲罐頂部
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	汽油、柴油、煤油、原油、甲苯等	生產廠家：	上海凱利科閥門有限公司

產品說明

HX2、HXF2不銹鋼帶雙接管呼吸閥是維護儲罐氣壓平衡，減少介質揮發的安全節能產品。不銹鋼帶雙接管呼吸閥是原油、汽油、煤油、輕柴油、芳烴等固定頂式儲罐上不可缺少的主要安全設備，能起到防止蒸發損耗與保護儲罐在受超壓或真空時免遭破壞的作用。

產品規范

根據國家標準《石油化工企業設計防火規范》（GB50160-92）之規定：“儲存甲、乙類液體的固定式頂罐，應設阻火器和呼吸閥”。呼吸閥的品種很多，各有其不同的性能和特性，在選擇時就要按照其特性所滿足的條件，是否能達到最佳的運行效果，再多方面考慮一些客觀的因素即可。不銹鋼帶雙接管呼吸閥就是其中一個受市場歡迎的產品，不銹鋼帶雙接管呼吸閥在系統中起安全保護作用。在實際應用時，應根據實際需要選擇其特性類型，并根據最大排氣量選擇其通徑為最佳方案。帶雙接管(阻火)呼吸閥是新型改進型呼吸閥，集合呼吸閥與儲罐阻火器的雙重作用。

產品作用

HXF2不銹鋼帶雙接管呼吸閥是安裝在固定頂罐上的通風及阻火裝置，能起到能起到減少油品蒸發損耗，控制儲罐壓力平衡和控制火焰的作用。呼吸閥內設有靜電保護裝置，使得該閥時刻與罐體保持同等電位。帶雙接管(阻火)呼吸閥也適用于可回收氣體儲罐，如有氮氣封頂儲罐，它可直接從氮氣罐內吸入氮氣，也可接儲罐內的廢氮回收，真正做到了高效、節能、環保。帶雙接管(阻火)呼吸閥還具備對儲罐內外壓力進行自動調節的作用，該閥可代替氮封裝置。

產品特點

HXF2不銹鋼帶雙接管呼吸閥閥盤采用四氟材料，耐低溫，防凍性能好；阻火盤采用不銹鋼材質，阻火性能優良。殼體選用不銹鋼、鑄鋼和鋁合金，結構緊湊，阻火性能強、通氣量大、泄漏量小、耐腐蝕、耐低溫、防霜凍、易檢修，安全方便等特點。

主要零部件

型號	HXF2	規格	DN40-DN250 PN0.6-PN2.5
殼體材質	AL CS 304 316 316L	導桿材質	AL 304 316 316L
螺帽螺栓	CS 304 316 316L	密封墊片	石墨墊片 金屬墊片 聚四氟乙烯
正壓閥盤材質	CS 304 316 316L/F4	負壓閥盤材質	聚四氟乙烯 F4
正壓閥盤壓力	+36mmH2O +1000mmH2O	負壓閥盤壓力	-25mmH2O -65mmH2O
壓力等級	A級 B級 C級 D級	環境溫度	CS:-30℃~+350℃SS:-80℃~+350℃
連接方式	法蘭連接 螺紋連接	法蘭標準	JB GB HG ANSI SH JIS
設計制造檢測標準	SY/T0511-1996 GB5908-86	外表處理	CS: paint SS:NO Paint

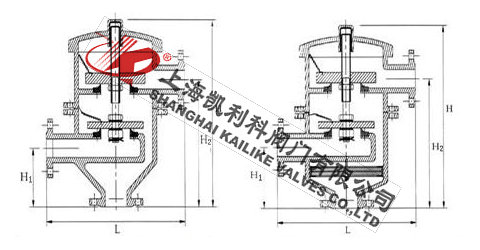

外形結構圖



主要外形尺寸

DN	40	50	80	100	150	200	250
H1	95	120	135	145	155	165	190
H2	220	235	275	320	375	440	495
H	330	350	410	450	585	695	770
L	245	255	350	365	490	550	590

安裝維護

　　1、不銹鋼帶雙接管呼吸閥安裝在儲油罐的最高點，以便降低物料的蒸發損耗和維持儲罐內外的氣壓平衡。一般立式油罐，呼吸閥安裝于油罐頂板中央范圍內；對于罐頂需要設隔熱層的儲罐，呼吸閥可安裝在梯子平臺附近。
　　2、不銹鋼帶雙接管呼吸閥出廠時，法蘭密封面采用塑料保護蓋，以免運輸途中造成法蘭密封面受損，貨到現場安裝時，務必要把法蘭保護蓋取掉，再垂直安裝于儲罐罐頂部。呼吸閥不可橫放和倒置，若儲罐頂部需要安裝兩個呼吸閥時，呼吸閥與罐頂中心應該對稱安裝。
　　3、不銹鋼帶雙接管呼吸閥安裝于儲罐上一般使用1-3個月，需要定期檢查呼吸閥正負壓閥盤工作是否靈活，呼吸閥在正常工作時，會發出“吸-吸-吸”的泄壓排氣的聲音，否則，需要將呼吸閥頂部的閥蓋打開，檢查呼吸閥的閥盤是否出現“卡盤”現象。導桿上是否有污垢，若有及時清理干凈污垢，保證導桿運行自如。閥座密封面有無磨損，如有磨損需立即更換，以保證呼吸閥的正常安全運行。
　　4、不銹鋼帶雙接管呼吸閥的正負壓閥盤是根據罐內的壓力的升降而不斷變化，上下運動。當呼吸閥使用三年時間后，一般都需要更換呼吸閥內部的閥盤，導桿以及閥座的密封面，以保證呼吸閥正常工作，維持儲罐的安全運行。

聲明：【HX2,HXF2不銹鋼帶雙接管呼吸閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的HX2,HXF2不銹鋼帶雙接管呼吸閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
