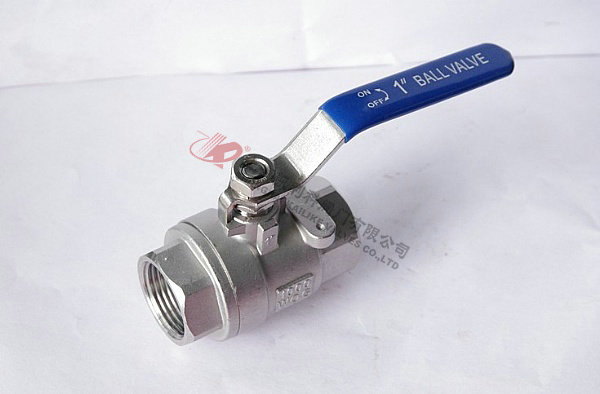

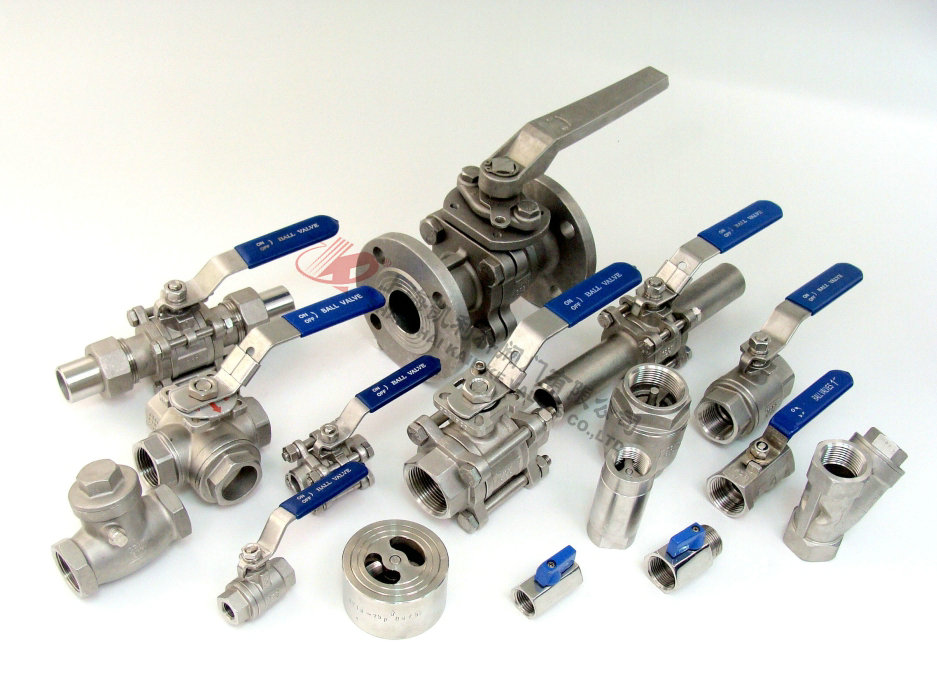

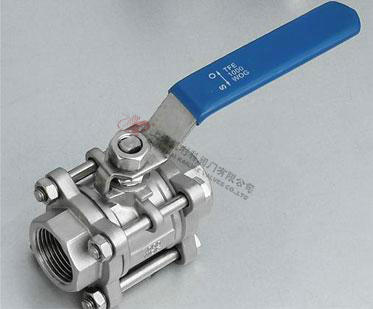

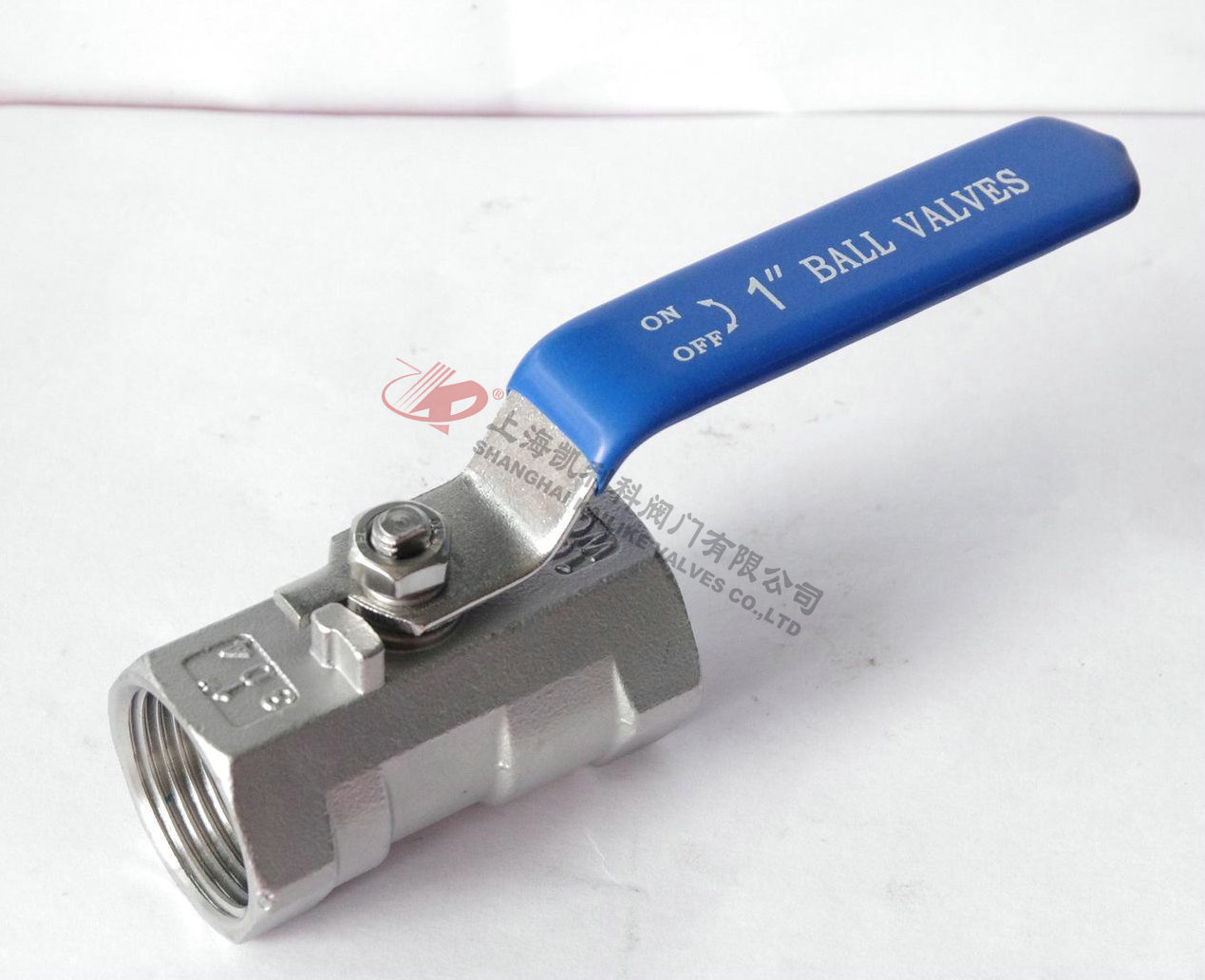

Q11F絲口球閥分為整體式（一片式）、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊（BW）承插焊（SW）并均可帶國際標準ISO支架平臺和鎖定裝置。可設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。
| 產品名稱： | 絲口球閥 | 產品型號： | Q11F |
| 公稱通徑： | DN6～DN100 | 結構形式： | 球形 |
| 公稱壓力： | 1.6Mpa～6.4Mpa（W.O.G） | 連接方式： | 內螺紋 |
| 適用溫度： | -20～232℃～350℃ | 驅動方式： | 手動、電動、氣動 |
| 閥體材質： | 鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、氣及某些腐蝕性液體 | 生產廠家： | 上海凱利科閥門有限公司 |
| 公稱壓力 | 適用介質 | 適用穩定范圍 | 螺紋類型 |
| 1.6-6.4MPa | 水、油、氣及某些腐蝕性液體（W。O。G） | -20～232℃～350℃ | G。NPT。BSPT。BSP。DI259/2999 |
| 公稱通徑 | DN（mm） | 6～100mm | ||
| 公稱壓力 | PN（MPa） | 2.5 | 4.0 | 6.4 |
| 試驗壓力 | 強度試驗壓力 | 3.8 | 6.0 | 9.6 |
| 高密封試驗壓力 | 3.0 | 4.8 | 7.6 | |
| 低壓氣密封試驗壓力 | 0.6 | 0.6 | 0.6 | |
| 適用介質 | 水、蒸汽、油品、酸類腐蝕性等。 | |||
| 適用溫度 | < 150℃（PTFE） < 300℃（PLL） | |||
| NO | 零件名稱 | PART NAME | 材料（MATERIAL） |
| 1 | 閥體 | Body | CF8M CF8 WCB |
| 2 | 閥蓋 | Cap | CF8M CF8 WCB |
| 3 | 閥座 | Seat | RPTFE |
| 4 | 球 | Ball | SS304 SS316 |
| 5 | 密封墊 | Seal Gasket | PTFE |
| 6 | 閥桿密封 | Stem Seal | PTFE |
| 7 | 閥桿 | Stem | SS316 |
| 8 | 閥桿填料 | Stem Packing | PTFE |
| 9 | 填料壓蓋 | Packing gland | SS304 |
| 10 | 彈性墊圈 | Spring washer | SS301 |
| 11 | 手柄 | Handle | SS304 |
| 12 | 螺母 | Stem Nut | SS304 |
| 公稱通徑 | 結構長度 | 外形尺寸 | 參考重量 | |||
| 毫米 | 英寸 | L | d | H | W | （kg） |
| 6 | 1/4"" | 40 | 4.2 | 22 | 80 | 0.10 |
| 10 | 3/8"" | 45 | 6 | 26 | 80 | 0.115 |
| 15 | 1/2"" | 57 | 8 | 31 | 88 | 0.175 |
| 20 | 3/4"" | 60 | 12 | 34 | 88 | 0.250 |
| 25 | 1"" | 72 | 15 | 38 | 105 | 0.400 |
| 32 | 1-1/4"" | 79 | 19 | 43 | 105 | 0.600 |
| 40 | 1-1/2"" | 85 | 24 | 50 | 124 | 0.850 |
| 50 | 2"" | 101 | 32 | 57 | 124 | 0.900 |
| 公稱通徑 | 結構長度 | 外形尺寸 | 參考重量 | |||
| 毫米 | 英寸 | L | d | H | W | （kg） |
| 6 | 1/4" | 55 | 10 | 42 | 95 | 0.2 |
| 10 | 3/8" | 55 | 10 | 42 | 95 | 0.2 |
| 15 | 1/2" | 64 | 15 | 51 | 108 | 0.35 |
| 20 | 3/4" | 75 | 20 | 58 | 115 | 0.5 |
| 25 | 1" | 85 | 25 | 77 | 135 | 0.75 |
| 32 | 1-1/4" | 102 | 32 | 83 | 150 | 1.3 |
| 40 | 1-1/2" | 108 | 38 | 97 | 175 | 2.0 |
| 50 | 2" | 124 | 50 | 106 | 190 | 3.3 |
| 65 | 2-1/2" | 163 | 65 | 122 | 220 | 6.1 |
| 80 | 3" | 185 | 80 | 133 | 250 | 9.9 |
| SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
| D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
| L | 68 | 68 | 72 | 82 | 90 | 112 | 120 | 145 | 185 | 210 | 268 |
| H | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
| E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
聲明：【Q11F絲口球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q11F絲口球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
