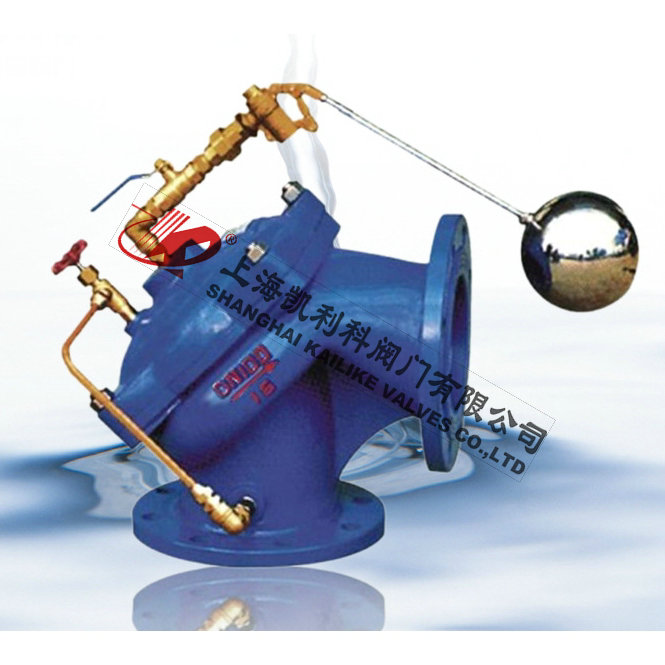

100A隔膜式定水位閥

產品名稱：	隔膜式定水位閥	產品型號：	100A
公稱通徑：	DN50～DN300	結構形式：	隔膜式
工作壓力：	1.0MPa～1.6MPa	連接方式：	法蘭
適用溫度：	-0ºC～+80ºC	功能作用：	控制水位
閥體材質：	鑄鐵、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水	生產廠家：	上海凱利科閥門有限公司

產品說明

100A隔膜式定水位閥是一種隔膜式調節水箱和水塔液面高度的閥門。閥門由一特殊強化尼龍膜片將其分為上下兩個腔室，當液面達到設定位置時，浮球?qū)чy關閉，上腔壓力大于下腔，閥門關閉，即停止供水．當液面下降超過預設位置，浮球?qū)чy開啟，上腔壓力小于下腔壓力，閥門開啟．閥門向池內供水。隔膜式定水位閥安裝方便，可省去管道彎頭，節省安裝空間。該閥保養簡單、靈活耐用、液位控制準確度高，水位不受水壓干擾且關閉緊密不漏水，性能可靠、成本低。浮球可隨水池的高度和距離安裝。

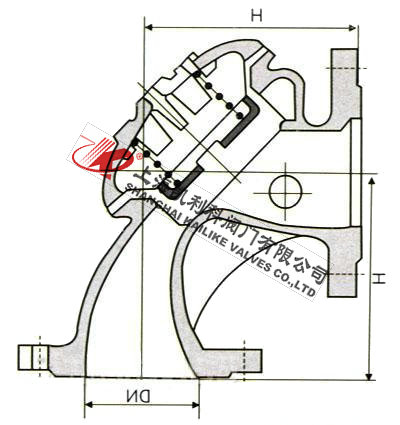

外形結構圖



主要外形尺寸

DN	50	65	80	100	125	150	200	250	300
H	125	145	155	175	200	225	275	325	375

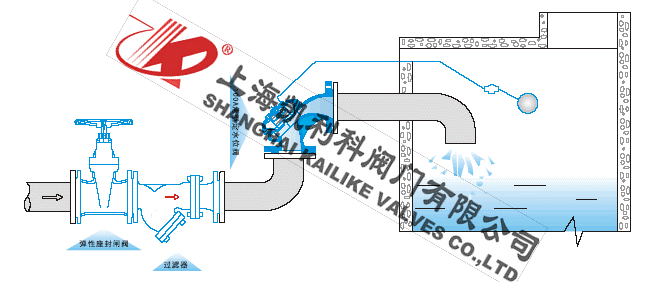

安裝示意圖

當水池或水箱內水位下降，浮球閥開啟排水時，進水管內有壓水將閥內活塞托起，密封面打開，閥門即開啟供水。當水位上升到控制線時，浮球閥關閉．活塞下移將密封面釣閉，閉門停止供水。

聲明：【100A隔膜式定水位閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的100A隔膜式定水位閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
